Laddning?!
Likströmsgenerator
En och tvåcylindrig mc tom ca 1960
40W generator = kort ankare = ca: 6 1/2" ca tom: 1948
finns i 6V utförande
60W generator = långt ankare = ca:7" ca: from 1949 tom: 1958/60
finns i 6 & 12V utförande
0
polarisera generatorn
1: Koppla ur generatorns båda anslutningar (D & F) från reläet.
2a: Med batteriet kopplat mot plus (+) jord, koppla en kabel från batteriets minus (-) pol till generatorns fältlindning (F) behåll denna koppling 2-3 sekunder upprepa detta en till två gånger. Nu är generatorn polariserad för plus (+) jord.
2b: Med batteriet kopplat mot minus (-) jord, koppla en kabel från batteriets plus (+) pol till generatorns fältlindning (F) behåll denna koppling 2-3 sekunder upprepa detta en till två gånger. Nu är generatorn polariserad för minus (-) jord.
Kontroll utan att demontera generatorn.
1a
kolla kablarna
Generatorns anslutning märkt D (dynamo) skall vara kopplad till reläets D och generatorns F (field) skall vara ansluten till reläets F.
1b
koppla bort
Koppla ur generatorns båda anslutningar (D & F) från reläet och koppla samman dessa.
1c
starta

Starta motorn. Låt den gå på tomgång (max 2000varv/min)

1d
voltmeter
(+) jord: anslut (-) på en voltmeter (kalibrerad 0-10V) till de sammankopplade generator kablarna. Voltmeterns plus (+) till jord
(-) jord: anslut (+) på en voltmeter (kalibrerad 0-10V) till de sammankopplade generator kablarna. Voltmeterns minus (-) till jord
1e
läs av
Varva motorn försiktigt (max 2000 varv/min) Låt ej voltmeterns visare stiga över 10V.
1: Om voltmetern ej ger något utslag, kontrollera kolborstarna på generatorn
200737
2: Om voltmetern ger ett utslag på ca. en halv volt kan fältlindningen vara trasig.
200731: 6 & 12V

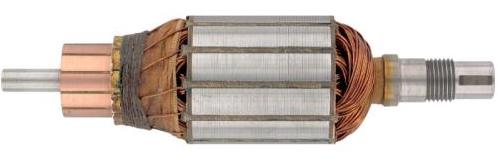

3: Om voltmetern ger ett utslag på ca. en och en halv till två volt kan ankarlindningen vara trasig.
200304 200802 6V, 200712 200752 200754 6 & 12V
1f
plåtbandet
Demontera generatorns plåtband (1 skruv) och korkpackning, börja helst med att lossa skruven på generatorns bakelitlock. Kontrollera kolborstarna och deras fjädrar (2st motstående) Om kolen är så nedslitna (nya är ca. 14mm) att de ej löper dikt mot kommutatorn byt ut mot 2st nya. m kommuntatorn är sotig smutsig rengör med en trasa fuktad i bensin eller liknande. (rotera med hjälp av kickstarten)
200609 & 200380
1g
i hop igen

Om generatorn nu fungerar tillfredsställande montera tillbaka plåtbandet & bakelitlocket. Koppla Generatorns D anslutning till reläets D och generatorns F till reläets F.


2

batteriet

 Om du inte får utslag på amperemetern när du startar mc-n med nytt batteri / ny regulator. Tänk då på att om batteriet är fulladdat skall reläet inte "öppna" och mata laddspänning till batteriet. Kör någon mil eller två med lyset på då bör amperemetern indikera att reläet slutit kretsen och matar spänning till batteriet.
